Cuireann Meilt Doimhne Ardéifeachtúlachta (HEDG) athrú paradigm i láthair maidir le cóimhiotail tíotáiniam de ghrád aeraspáis a mheaisíniú (eg, Ti-6Al-4V). Déanann an anailís seo cainníochtú ar thuillteanais theicniúla HEDG - Rátaí Bainte Ábhar ardaithe go mór (MRR) agus sláine feabhsaithe dromchla - i gcoinne a impleachtaí eacnamaíocha, ag scrúdú infheistíocht chaipitil, costais inchaite, agus costas iomlán in aghaidh na coda.
1. Prionsabail Theicniúla agus Próiseas Windows
Feidhmíonn meilt traidisiúnta cóimhiotail tíotáiniam ag Rátaí ísle um Bhaint Ábhar (Q'w < 5 mm³/mms) chun damáiste teirmeach a mhaolú. Tugann HEDG dúshlán dó seo trí úsáid a bhaint as meascán sineirgisteacha d'ardluas rotha (vs> 80 m/s), doimhneacht mhór gearrtha (ap suas le 15 mm), agus ard-chothú píosa oibre (vw). Cruthaíonn sé seo MRR (Q'w=ap * vw) ar mó é ná 50 mm³/mms, ag aistriú an chóimheas deighilte teasa.
Is é an bunphrionsabal ná tiús sliseanna a fhoirmiú mór go leor chun an teas a ghintear a iompar sula seoltar isteach sa phíosa oibre é. Laghdaíonn sé seo an fuinneamh meilt sonrach (Ec) agus íslíonn sé an teocht dromchla faoi bhun na tairsí claochlaithe céim chriticiúil (~980 céim le haghaidh Ti-6Al-4V). Éilíonn cur chun feidhme rathúil rialú beacht laistigh de "fhuinneog próisis" cúng arna shainiú ag:
Fuinneamh Criticiúil Sonrach: An tairseach fuinnimh chun dó a thionscnamh. I gcás Ti-6Al-4V, caithfidh HEDG oibriú faoi bhun ~60 J/mm³.
Teorainn Cumhachta Meilt: Caithfidh stiffness uirlisí meaisín agus cumhacht fearsaid (go minic> 80 kW) an fórsa meilt ard tadhlaíoch (Ft) a chothú.
Sonraíocht Rotha Optamaithe: Tá sé éigeantach scríobaigh ultra-chrua, teirmeach-chobhsaí cosúil le nítríde bórón ciúbach (CBN) a bhfuil naisc ceirmeacha ard-phóiriúlachta acu. Go hiondúil bíonn idir 80 agus 120 grit i méid an ghráin le haghaidh comhardú stoic a bhaint agus-gabháltas.
2. Anailís Gheilleagrach: Tiománaithe Costais agus Pointí Meáite
Níl inmharthanacht eacnamaíoch an HEDG ina gné dhílis ach de réir staide, arna chinneadh ag múnla costais mhionsonraithe a dhéanann comparáid idir é agus gnáth-mheilt beathaithe ilpas.
2.1 Costais Chaipitiúla agus Inchaite (Ionchur Níos Airde)
Machine Tool: HEDG demands a high-static-stiffness machine, high-power spindle (up to 150 kW), high-pressure coolant system (>100 barra), agus ardán CNC láidir. Tá infheistíocht tosaigh 30-50% níos airde ná grinder traidisiúnta.
Roth Meilt: Is ionann rothaí CBN préimhe agus costas athfhillteach suntasach. Mar sin féin, is féidir leis an ráta caithimh (cóimheas G-) in HEDG a bheith 3-5X níos airde ná rothaí Al₂O₃ sa ghnáthmheilt mar gheall ar ghríosú ceimiceach laghdaithe ag amanna teagmhála píosa oibre rotha níos giorra.
Córas fuaraithe: Méadaíonn córais scagacháin ardbhrú agus bainistíochta teirmeach costais chúnta.
2.2 Coigilteas Costais Oibriúcháin (Aschur Ísle)
Saothar Díreach & Am Rothaíochta: An príomhchoigilt. Is féidir le HEDG an t-am meilte a laghdú níos mó ná 70% le haghaidh sliotáin dhomhain nó próifílí. Is féidir comhpháirt a éilíonn 90 nóiméad i gcreimeadh a chomhlánú isteach<25 minutes with HEDG.
Urlár Laghdaithe-go-Am Urláir: Laghdaíonn MRR ard an t-am iomlán láimhseála páirteanna agus scuaine.
Sláine Dromchla Feabhsaithe: Laghdaíonn laghdú ar strus iarmharach teanntachta faoin dromchla, foirmiú sraitheanna bána, agus -micrea-scáineadh-laghdaítear rátaí athoibre nó diúltaithe postála. Is coigilt chriticiúil é seo, nach bhfuil cainníochtaithe go minic, do chomhpháirteanna aeraspáis faoi réir cáilíochtaí tuirse.
2.3 Costas Iomlán In aghaidh na Coda Múnla

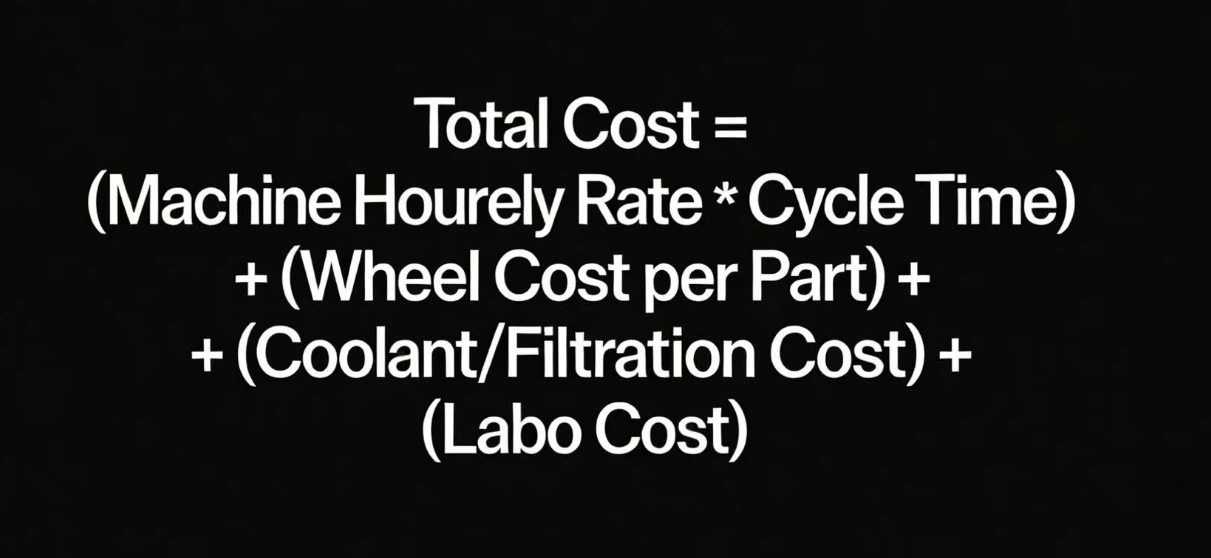

Aibhsíonn múnla simplithe an trádáil-as:
Cé go n-ardaíonn HEDG an Ráta Meaisín in aghaidh na huaire (mar gheall ar amúchadh caipitil) agus Costas Rothaí féideartha, laghdaítear go mór Am Rothaíochta dá bharr. Braitheann méid an bhaisc mheá-ar chéimseata pháirteach agus MRR riachtanach. Léiríonn staidéir go mbíonn buntáiste eacnamaíoch ag HEDG do bhaisceanna inar mó ná ~100 cm³ in aghaidh na coda toirt an tíotáiniam a bhaintear.
3. Cás-Staidéir Iarratais
Comhpháirt Struchtúrtha Aeraspáis
Sliotáin dhomhain, bheachta a mheilt i ngaibhnithe trealaimh tuirlingthe Ti-6Al-4V. Próiseas Gnáth: MRR=3.2 mm³/mms, am rothaíochta=45 nóim/páirt, cóimheas G=220. HEDG Próiseas: MRR=55 mm³/mms, am rothaíochta=8 nóim/páirt, cóimheas G=850. In ainneoin costas rotha níos airde, laghdaíodh an costas iomlán in aghaidh na coda faoi 34% i gcás méideanna bliantúla os cionn 500.
Meaisínithe Implant Leighis
Críochnú céimseataí ionchlannáin ortaipéideacha casta as bearnaí brionnaithe. Chuir HEDG ar chumas meaisínithe tirim nó MQL (Bealú Cainníochta Íosta) trí iontráil teasa a rialú, deireadh a chur le costais diúscartha chuisnithe agus gairbhe dromchla Ra < 0.8 µm a bhaint amach i bpas amháin.
4. Conclúid agus Outlook
Ní réiteach uilíoch é HEDG ach teicneolaíocht atá cumhachtach go straitéiseach le haghaidh comhpháirteanna tíotáiniam ard-toirte, ardluacha a bhfuil méid suntasach bainte ábhair iontu. Tá a fírinniú eacnamaíoch ag brath ar mhúnla atá faoi stiúir tríchur a ghiaráil laghdú suntasach ar am timthriallta chun costais chaipitil agus uirlisí níos airde a fhritháireamh. Éilíonn glacadh rathúil:
Samhaltú próiseas beacht chun damáiste teirmeach a sheachaint ag teorainneacha an phróisis.
Infheistíocht i gcórais phróiseála meaisín chomhtháite, ní hamháin fearsaid ardluais.
Anailís iomlánaíoch ar chostais a ionchorpraíonn cáilíochta agus sochair ama luaidhe.
Díríonn forbairt sa todhchaí ar chórais rialaithe oiriúnaitheacha a choigeartóidh rátaí beathaithe go dinimiciúil bunaithe ar mhonatóireacht chumhacht fearsaid fíor-ama, agus ardfhoirmliúcháin roth CBN le póiriúlacht innealtóireacht chun tuilleadh laghdaithe ar fhórsaí meilte. Maidir leis an slabhra luacha meaisínithe tíotáiniam, is ionann HEDG agus infheistíocht ríomhairithe ard{-i aclaíocht iomaíoch déantúsaíochta.
